Электрофизические и электрохимические методы обработки материалов

Электрофизические и электрохимические методы обработки материалов

Исследование и разработка электрофизических методов для комбинированной обработки изделий из труднообрабатываемых материалов

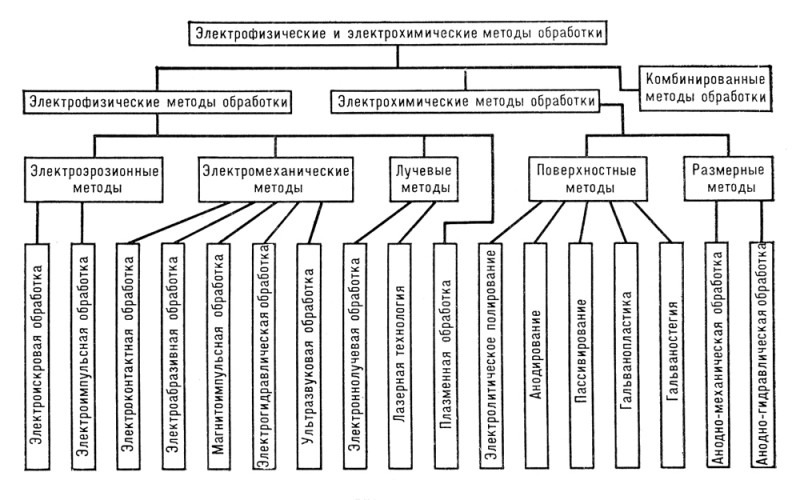

Электрофизические и электрохимические методы обработки материалов

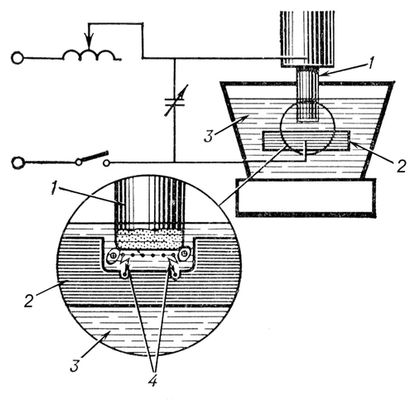

1. Электроискровая обработка металлов.



t= 4000-5000 град.
Nген=1-1.5 кВт

W=20 куб.мм/мин








Электроискровая обработка была предложена советскими учёными H. И. и Б. Р. Лазаренко в 1943.

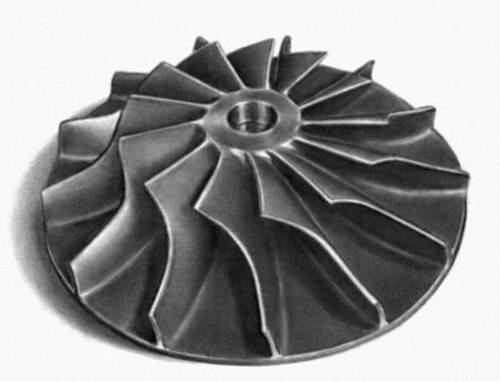

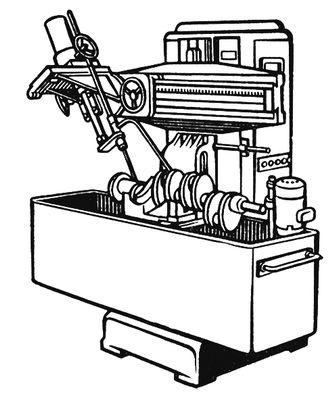

Общий вид станка и детали

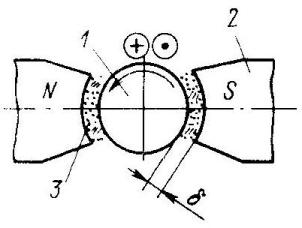

Магнито - абразивная обработка (МАО)






Магнито - абразивная обработка применяется для:


- полирования поверхностей с целью снижения
микронеровностей;
-удаления заусенцев;
-подготовки (зачистки) поверхностей под операции
-нанесения металлических, лакокрасочных, полимерных
и других видов покрытий;
-полирования поверхностей деталей с целью повышения
их сопротивления коррозии, износу и механическим
нагрузкам;

Достоинства магнито – абразивной
обработки:
-универсальность;
-простота;
-высокие производительность, качество и эффективность.

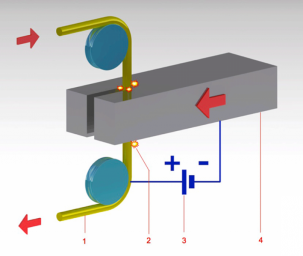

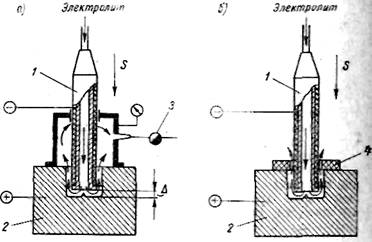

Электрохимическая обработка





Метод размерной электрохимической обработки предложен в 1928 г. В. Н. Гусевым и Л. А. Рожковым. Он заключается в направленном растворении металла под действием тока.


Параметры


-напряжением 12—24 в;
-плотности тока 20—200 а/см2.

Инструмент, изготовленный из меди или бронзы, в процессе работы практически не изнашивается.
При выполнении отверстий подача s достигает 5— 8 мм/мин.

Обеспечивает получение поверхностей шероховатостью 7—8-го классов чистоты и точностью в пределах допуска 0,05—0,1 мм.
Электролит 15%-ный водный раствор хлористого натрия, подается под давлением 8-16 атм в зазор А между инструментом и деталью. Величина зазора ð = 0,1-0,5 мм.

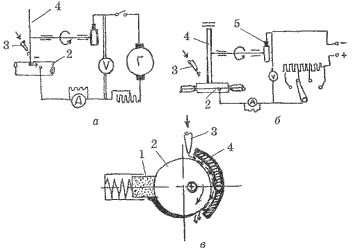

3. Анодно-механическая обработка.




Анодно-механическую обработку можно применять в ремонтных предприятиях для обработки закаленных деталей, деталей, наплавленных чугуном и твердыми сплавами. С помощью анодно-механической обработки можно выполнять резку металлов, заточку инструментов, обдирку, шлифовку и доводку деталей.

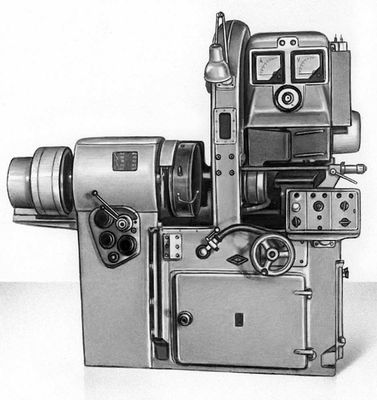

Дисковый анодно-механический отрезной станок 4А821





Для питания применяется источник постоянного тока до 600—2000 а напряжением 22—30 в.



Параметры анодно-механической обработки





Рабочее напряжение (в В) Рабочий ток (в А) Скорость перемещения инструмента относительно детали (в м/сек) Процесс обработки
207524 обдирка
202020 шлифовка
17615 доводка


В качестве электролита применяется раствор жидкого стекла или глины. С помощью анодно-механической обработки можно получить поверхность чистотой от 2 до 9 классов чистоты. При использовании абразивных брусков в качестве инструмента, снимающего пленку анодного растворения, можно получить поверхность чистотой до 10-го класса.

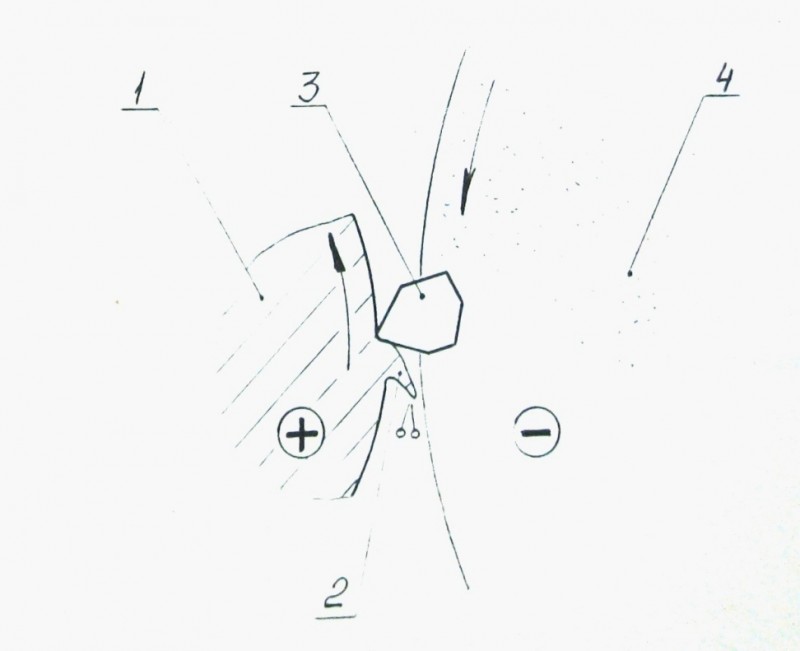

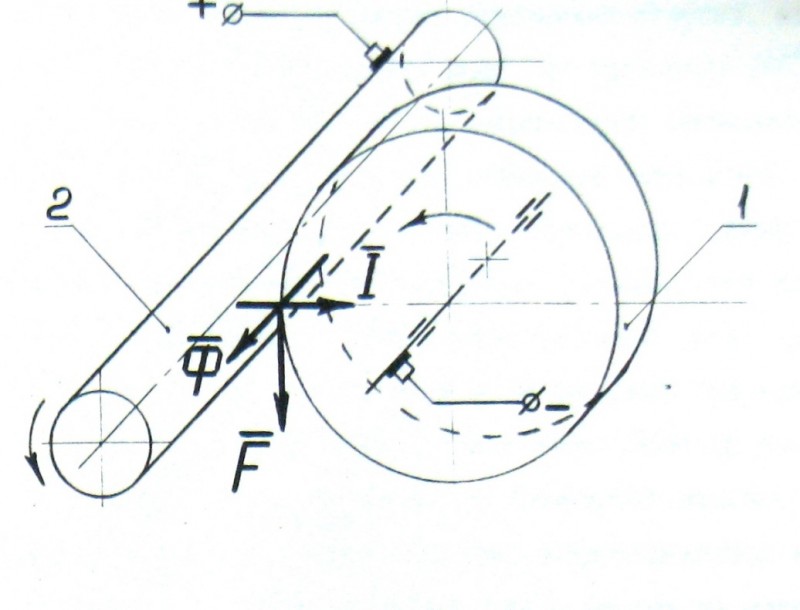

Принципиальные схемы Магнито - электрического шлифования (МЭШ)










Магнито – электрическое шлифование можно применять для обработки труднообрабатываемых материалов, например, твердосплавных валков.
При этом значительно повышается производительность процесса обработки при сохранении высоких качества и точности поверхности



НПО МИНЭТЭК производит установки магнито-электрического шлифования
