Определение величины смещения одного из кулачков при эксцентричном обтачивании(растачивании)

Определение величины смещения одного из кулачков при эксцентричном обтачивании(растачивании)

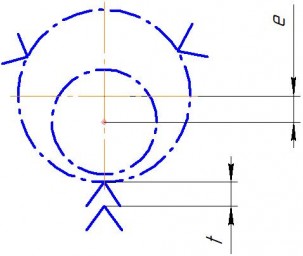

Величину смещения одного из кулачков 3-х кулачкового самоцентрирующего патрона определяют по формуле :








где :




- заданный эксцентриситет, в мм



- диаметр закрепляемой в патроне заготовки, в мм



- величина смещения одного из кулачков, в мм




- отношение эксцентриситета к диаметру заготовки




- коэффициент, определяемый из следующей таблицы:





А К А К А К А К
0.0050.0080.0550.0840.1050.1490.1550.215
0.010.0150.060.090.1100.1560.1600.221
0.0150.0230.0650.0950.1150.1630.1650.227
0.020.030.070.1020.120.1690.1700.234
0.0250.0380.0750.1090.1250.1760.1750.241
0.030.0450.080.1160.1300.1820.1800.248
0.0350.0530.0850.1220.1350.1890.1850.254
0.040.060.090.1290.1400.1950.1900.26
0.0450.0660.0950.1360.1450.2020.1950.269
0.050.0730.10.1430.1500.2080.20.276
