Balanced pneumatic crane manipulator MSP

NPO MINETEK-TECHNOLOGIES produces balanced pneumatic manipulators MSP - 250, 400, 500 with a lifting capacity of 250 kg, 400 kg and 500 kg, respectively.

Manipulators are indispensable assistants in factory farming.

Манипуляторы предназначены для перемещения штучных грузов при погрузочно-разгрузочных, монтажных, сборочных и пр. работах, в т.ч. для взвешивания. Пневматический привод позволяет применять их в пожаро- и взрывоопасных помещениях, а система управления, построенная на базе элементов промышленной пневмоавтоматики с использованием новейших достижений в области мембранной техники, обладает высокой надежностью и не требует установки специальных устройств для очистки воздуха. По Вашему желанию манипуляторы могут быть укомплектованы различными захватными приспособлениями – механическими, пневматическими, вакуумными, магнитными и т.п.

Манипуляторы производства НПО «МИНЭТЭК» выгодно отличаются от большинства аналогов следующими особенностями:

наличием устройства для визуального контроля массы груза;
автоматической непрерывной балансировкой груза во всем диапазоне грузоподъемности;
возможностью ориентации груза в любом требуемом пространственном положении;
возможностью применения консольных удлинителей (увеличение зоны обслуживания).

Манипулятор может монтироваться на стойке, подвижном портале или мосте, а также встраиваться в различное технологическое оборудование.

Изготавливаемые манипуляторы могут быть конструктивно изменены под конкретные требования эксплуатации. Ниже приводится общая техническая характеристика манипуляторов.

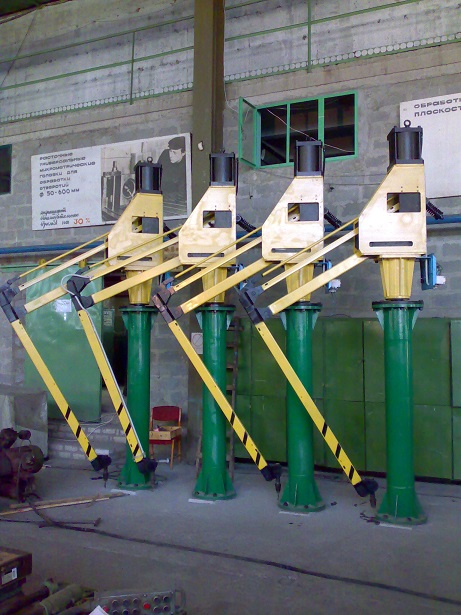

Партия манипуляторов, готовая к отгрузке заграничному заказчику.

Работа манипулятора. Типы грузозахватных устройств

Испытание манипулятора c грузозахватным устройством для перемещения плит до 250кг

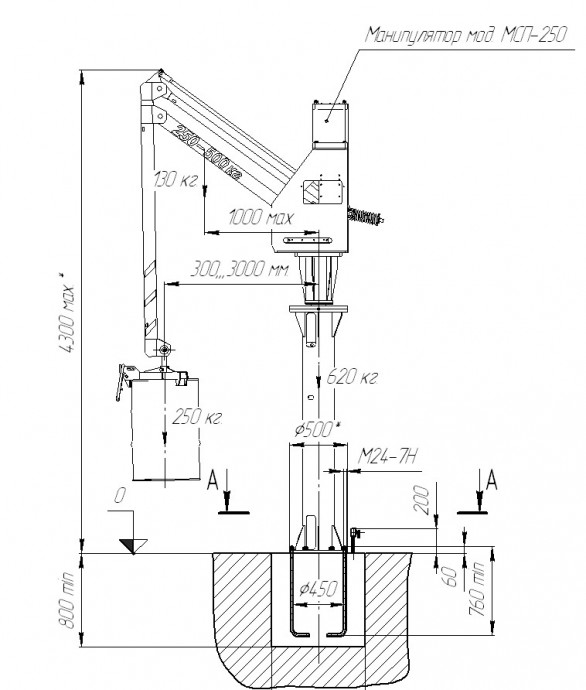

Общая техническая характеристика манипуляторов

Наименование основных параметров и размеров	МСП 250	МСП 500
Давление питания сжатым воздухом, МПа	от 0,45 до 0,63	от 0,40 до 0,63
Номинальное развиваемое усилие при давлении питания сжатым воздухом не ниже 0,45 МПа, кг	250	500
Число степеней подвижности	4
Максимальный радиус обслуживания, м	3,0	2,3
Минимальный радиус обслуживания, м	0,3	0,3
Вертикальное перемещение грузозахватного устройства (груза), м	1,6	1,3
Поворот корпуса манипулятора вокруг вертикальной оси опорно-поворотного устройства	с неограниченным углом поворота
Поворот захвата вокруг вертикальной оси	с неограниченным углом поворота
Усилие поворота корпуса манипулятора вокруг вертикальной оси опорно-поворотного устройства, не более, Н	100
Усилие перемещения изделия массой 250 кг в радиальном направлении, Н, не более	100	150
Максимальная скорость вертикального перемещения захватного устройства, м/с, не более	0,3	0,25
Регулирование скорости перемещения захватного устройства	бесступенчатое
Габаритные размеры:
длина (при выдвинутой стреле), мм, не более	3480	3400
высота (при поднятой стреле), мм, не более	4300	4700
ширина, мм, не более	650	650
Масса (без поддерживающей конструкции), кг, не более	550	600
