Пресс для кирпичей "Лего"

Пресс для кирпичей "Лего" 0Пресс для кирпичей "Лего" 1Пресс для кирпичей "Лего" 2Пресс для кирпичей "Лего" 3





























Наше предприятие освоило выпуск ручных, гидравлических и электромеханических прессов для производства кирпича "Лего".


Возможна разработка и изготовление по техническому заданию заказчика автоматизированных линий и цехов по производству кирпича "Лего" с любой производительностью.

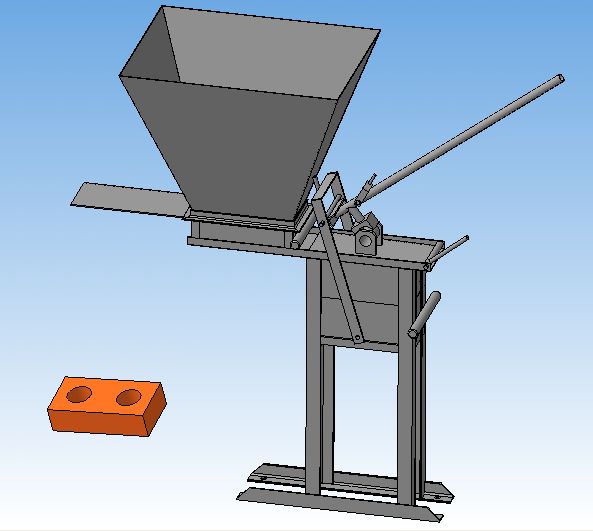

Станок PSR-1 для производства сухопрессованного кирпича с ручным приводом, на один кирпич.


Габариты: 160 х 50 х 110 см

Вес: 90 кг
Объем бункера: 45 л
Производительность: 120 шт/час, 960 шт/смену (2,5 м3)

Количество рабочих: 1-3 человека.
Давление на изделие: 2 тонны
Габариты изделия: 250 х 125 х 65 мм — одинарный кирпич (Лего)


Станок PSG-1 для производства сухопрессованного кирпича с гидроприводом, на один кирпич


Станок предназначен для производства сухопрессованного кирпича методом сухого гиперпрессования.
Для прессования кирпича в станке применен гидропривод.
Система гидропривода состоит из: эл. двигателя, гидронасоса, гидроцилиндра, органа управления,(переключатель режимов), трубопроводов гидролиний и Маслобак, (гидроаккумулятор для масла).


Система гидропривода обепечивает давление на рабочий орган, (толкатель), усилие ~ 8-10 тонн.
Эл.двигатель: асинхронный, с короткозамкнутым ротором, мощностью 4-5,5 кВт, 1500 об/мин, АИРМ112М4/2 или другой подобного типа.


Гидронасос: Насосы шестеренные НШ10Б-3, НШ10В-3, НШ10Г-3, НШ10Е-3, НШ10У-3, НШ10-4, (правого вращения) и насосы НШ10Б-3Л, НШ10В-3Л, НШ10Г-3Л, НШ10Е-3Л, НШ10У-3Л, НШ10-4Л (левого вращения),
с рабочим объёмом 10 см³, с номинальным давлением на выходе 20 МПа


Насос может быть любого типа, обеспечивающий давление на выходе ~ 20 МПа.
Гидроцилиндр: гидроцилиндр двустороннего действия, диаметр поршня 80 мм, диаметр штока 40 мм, такой цилиндр при давлении насоса 20 МПа, обеспечит усилие на толкатель станка ~ 10 тонн.


Рама станка - сварная конструкция, сварена из швеллера № 12., усилена у основания швеллером № 12.

Матрицы изготовлены из стали Ст45, поверхности шлифованы : Ra=0.6

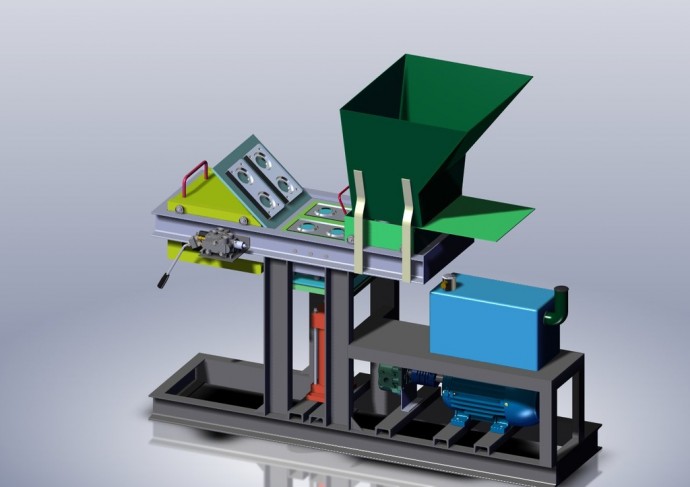

Станок PSG-2 для производства сухопрессованного кирпича с гидроприводом, на два кирпича


Габариты: 150 х 65 х 120 см

Вес: 200 кг

Двигатель АИР: 3 фазный, 380V, 4 кВт
Масло гидравлическое, в баке, объем: 12 л
Объем бункера: 45 л
Производительность: 180 шт/час, 1440 шт/смену (3,8 м3)

Количество рабочих: 1-3 человека.
Давление на изделие: 8-10 тонн (регулируется)
Габариты изделия: 250 х 125 х 65 мм — размеры одинарного кирпича (Серия Лего)
