The comb meter GU-1 and GU-2

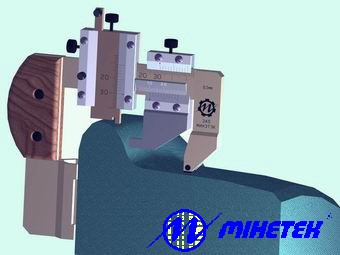

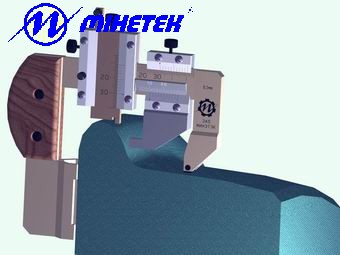

Гребнеизмеритель ГУ-1 по ТУ У 33.2-23113534-001:2006 предназначен для измерения и контроля геометрических параметров поверхности катания бандажей колесных пар: толщины гребня, высоты гребня, величины проката, параметра крутизны гребня gR (выявления опасной формы гребня).

Гребнеизмеритель ГУ-1 по своим конструктивным характеристикам заменяет все раннее применяемые шаблоны в МПС России (в т.ч. шаблоны абсолютные) для любых эксплуатируемых профилей железнодорожных колес, а также европейских профилей. Нониусная система шкал позволяет осуществлять контроль износа колесных пар по европейским стандартам. Наличие твердосплавного наконечника и закаленных контактирующих поверхностей, а также применение упрочняемых нержавеющих сталей, обеспечивают практически неограниченный ресурс этих приборов.Конструкции и способ контроля износа железнодорожного колеса гребнеизмерителя защищены патентами.

Техническая характеристика

Диапазон измерения:
толщины гребня (шкала 1), мм	15…36
высоты гребня (шкала 2), мм	24…40
величины проката, (шкала 2), мм	0…10
параметра крутизны (шкала 3), мм	3…15
Цена деления шкал, мм	1
Величина отсчета по нониусу, мм	0,1
Предел допускаемой абсолютной погрешности измерений, мм	±0,1
Расстояние между базовыми опорами, мм	70 ±0,1
База измерения, мм	13 ±0,1
Габаритные размеры, мм	23,5 х 128 х 138,5
Масса без футляра и меры установочной, кг	0,52
Масса меры установочной, кг	0,56

Гребнеизмеритель ГУ-2 предназначен для измерения и контроля геометрических параметров поверхности катания бандажей колесных пар: толщины гребня, высоты гребня, величины проката, параметра крутизны гребня (определение опасной формы гребня), толщины бандажа.

Техническая характеристика

Диапазон измерения:
толщины гребня, мм	15…36
высоты гребня, мм	24…40
величины проката, мм	0…10
параметра крутизны гребня, мм	3…15
параметра толщины бандажа, мм	30…90
Цена деления шкал, мм	1
Величина отсчета по нониусу, мм	0,1
Предел допускаемой абсолютной погрешности измерений, мм	±0,1
Расстояние между базовыми опорами, мм	70 ±0,05
Расстояние от опоры по кругу катания до поверхности измерительной ножки, мм	13 +0,020/-0,025
Усилие для перемещения рамок, Н	10
Габаритные размеры, мм	23,5 х 145 х 208
Масса без футляра и меры установочной, кг	1,2
Масса меры установочной, кг	0,55
