Фрезы «КОМБИ» тяжелого резания

Фрезы «КОМБИ» тяжелого резания 0Фрезы «КОМБИ» тяжелого резания 1Фрезы «КОМБИ» тяжелого резания 2Фрезы «КОМБИ» тяжелого резания 3Фрезы «КОМБИ» тяжелого резания 4











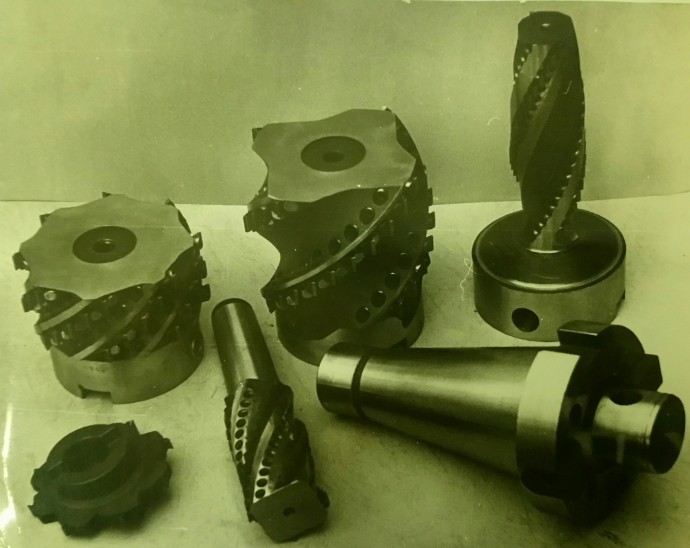

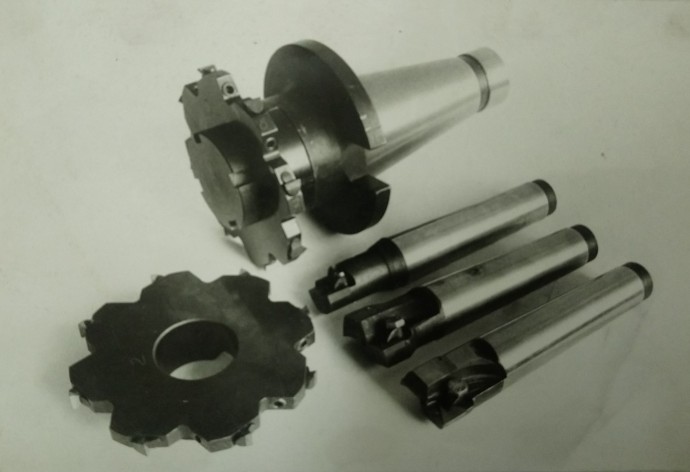

этими фрезами Вы решите проблемы фрезерования на вашем предприятии.


Универсальность (комбинирование фрезерной головки ножами различного технологического назначения), минимальное биение режущих кромок (компенсация биения режущих кромок при настройке), повышенная жесткость, виброустойчивость, надежность (возможность выбора фрез по диаметру, количеству ножей, геометрии режущей части), высокая ремонтнопригодность (режущая часть вынесена за корпус), высокая производительность и удобство в работе.


Предназначены для использования на станках фрезерно-расточной группы с мощностью привода 10-80 квт, при обработке стали (Z min) чугуна (Z max), при фрезеровании напроход (φ = 60˚ , φ = 75˚), при фрезеровании уступов (φ = 90˚), поверхностей по корке (Z min), чистового фрезерования (R8).

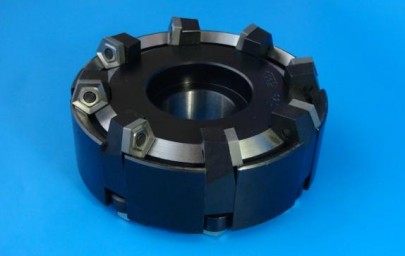

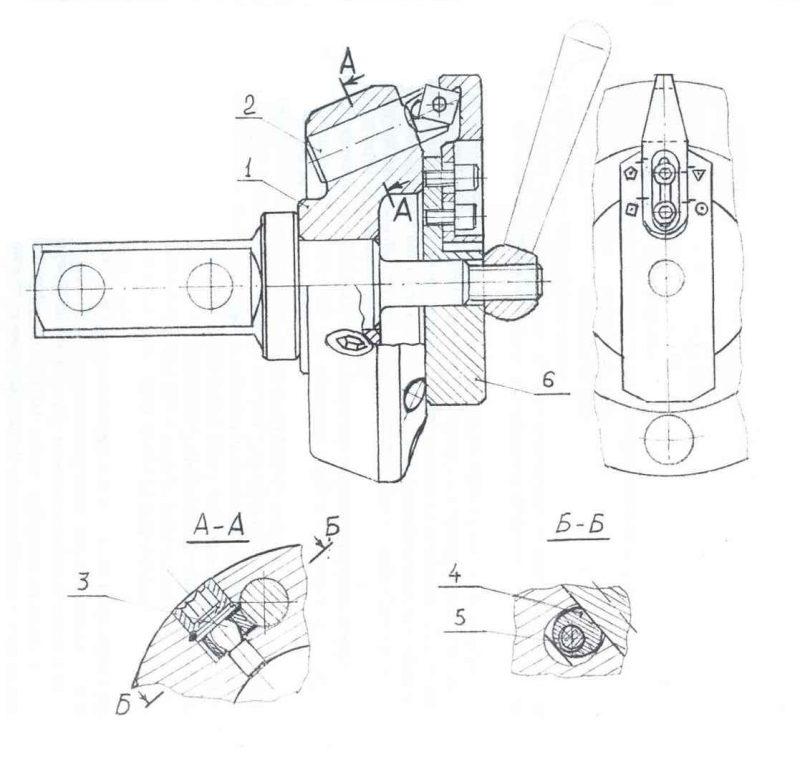

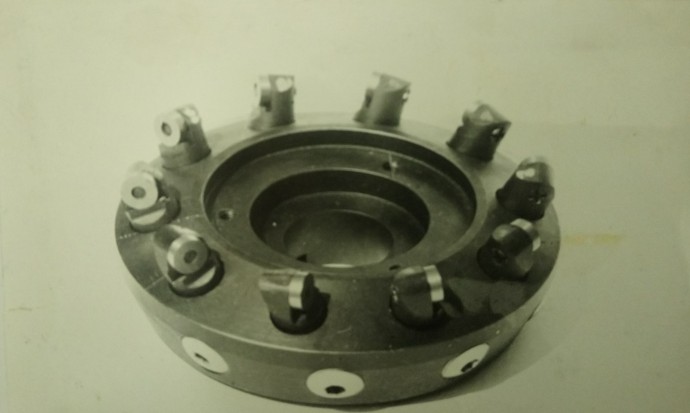

Фреза состоит из головки и комплекта одного из исполнений. Головка представляет собой корпус 1 (см. эскиз и табл.) с пересекающимися цилиндрическими отверстиями под ножи 2 и эксцентрик 3 крепления). В отверстие под эксцентрик Т-обрезной фрезой выполнен карман под сухарь 4, охватывающий радиусной выкрушкой корпус ножа.




В незакрепленном положении сухарь поджат всегда плоской пружиной 5 на нож, а нож поджат опорной поверхностью на отверстие корпуса фрезы. Это гарантирует при настройке и закреплении ножа отсутствие смещения настроенной по кондуктору режущей кромки. Настройка фрезы осуществляется в основном по кондуктору 6.

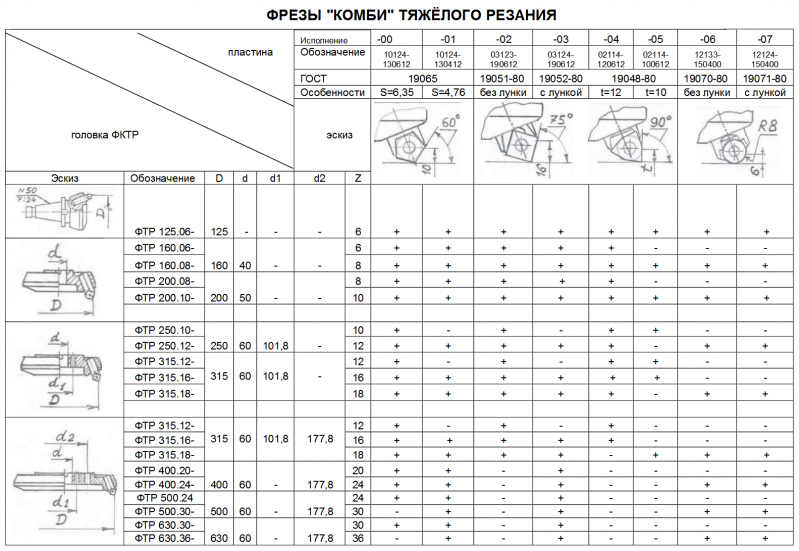

Разное число отверстий под ножи (Z) позволят выбрать оптимальную головку для обработки сплошных и прерывистых поверхностей изделий из стали и чугуна, обеспечить полную загрузку станка по мощности и жесткости.

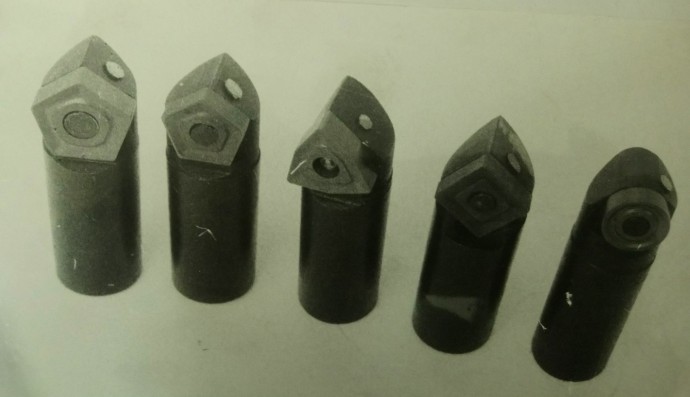

Ножи цилиндрической формы (d = 25 мм) с механическим креплением сменных пластин различной формы и размеров (исполнения). По требованию заказчика возможно оснащение ножами под другие пластины.


В зависимости материала обрабатываемого изделия, качества поверхности заготовки, требований к обработанной поверхности, мощности станка, жесткости заготовки выбираются комплект ножей одного из исполнений.




Пример заказа двух фрез диаметром для обработки прерывистых поверхностей на детали из чугуна, с припуском до 6 мм, правого исполнения, с ножами под круглую пластину с максимальным количеством ножей:


  • - фреза ФТР 400.24-07 количество 2 шт.
  • - кондуктор d 400 мм количество 1 шт.

Пример заказа фрезерной головки диаметром 160 мм, Z=8 с комплектами запасных ножей различного назначения:



  • Головка ФТР 160.08 – 1 шт.
  • Нож исп 01 – 16 шт. (2 к-та)
  • Нож исп. 03 – 8 шт. (1 к-т)
  • Нож исп 05 – 8 шт. (1 к-т)
  • Нож исп 06 – 8 шт. (1 к-т)
  • Кондуктор d = 160 мм – 1 шт.
