Комплект документации для организации производства конвейерных роликов

Комплект документации для организации производства конвейерных роликов 0Комплект документации для организации производства конвейерных роликов 1Комплект документации для организации производства конвейерных роликов 2Комплект документации для организации производства конвейерных роликов 3Комплект документации для организации производства конвейерных роликов 4




























Наше предприятие имеет более чем 30-ти летний опыт проектирования и строительства под ключ автоматизированных производств роликов ленточных конвейеров. Нашими специалистами были спроектированы и построены автоматизированный цех производства конвейерных роликов в г.Александрия ( Россия), спроектирована и построена автоматизированная линия обработки осей конвейерных роликов на заводе Донецкгомаш. Разработанные и изготавливаемые нашим предприятием ролики имеют высокую надежность и проверены временем в самых тяжелых условиях эксплуатации, а также имеют самую низкую себестоимость изготовления и высокую конкурентоспособность. Наши конвейерные ролики защищены патентами Украины.


Для предприятий машиностроительной, угольной, коксохимической, металлургической, горнообогатительной промышленности, а также для ремонтных предприятий мы предлагаем комплект конструкторско- технологической документации для изготовления роликов практически всех типоразмеров, которые используются на рынке, а также конструкторскую документацию на штамповую оснастку для изготовления подшипниковых узлов. Также можем реализовать готовую штамповую оснастку, которая прошла производственные испытания.

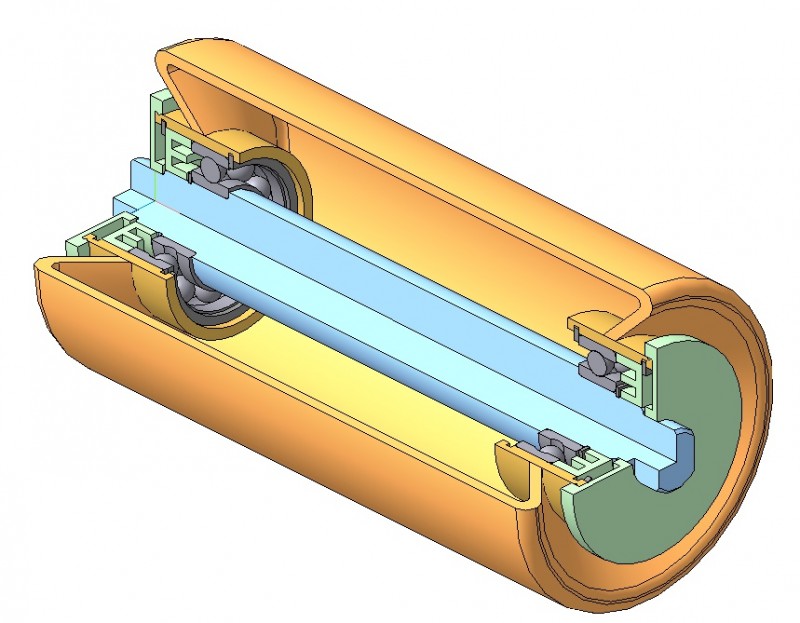

Ролик МИНЭТЭК

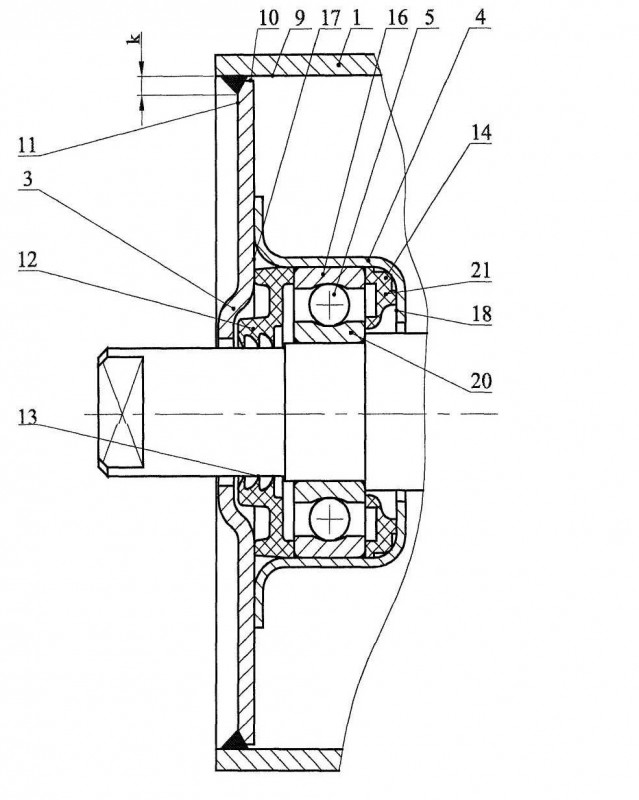

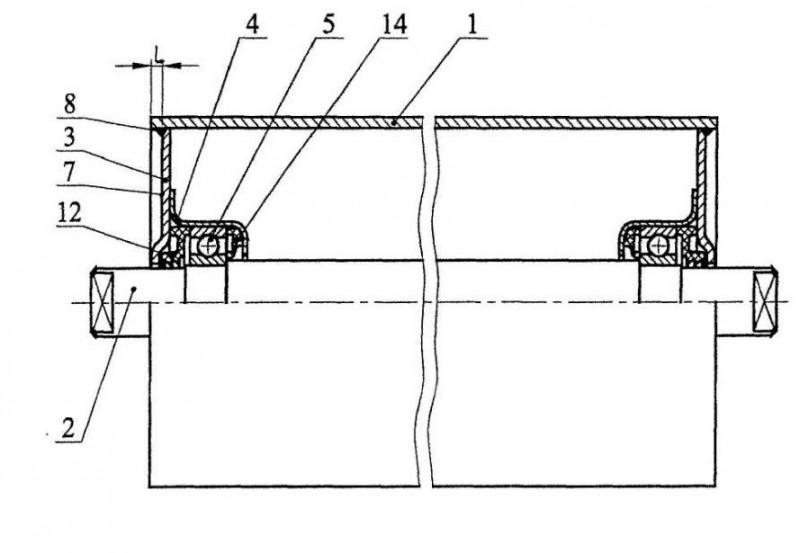

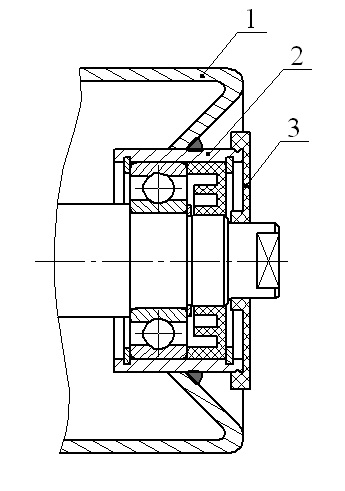

конструкция подшипникового узла ролика МИНЭТЭК

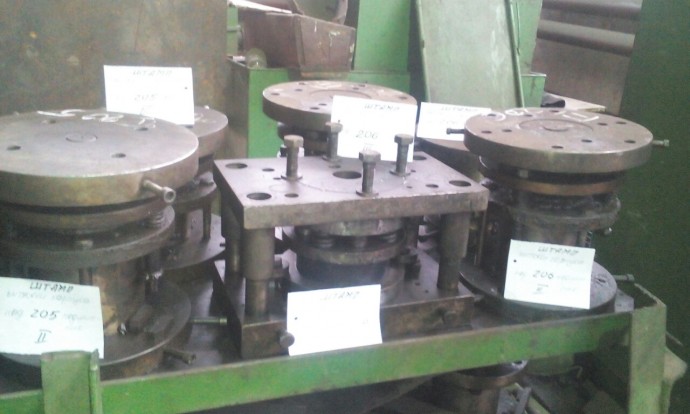

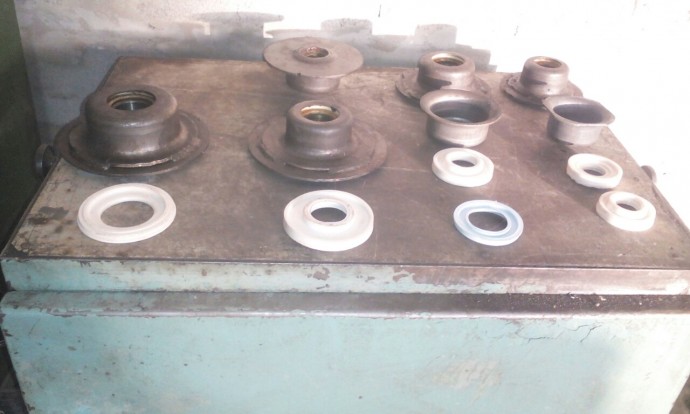

Можем поставить комплект готовой оснастки для изготовления штампованных подшипниковых узлов и литьевые формы для сальников подшипниковых узлов данных роликов.
Документация охватывает ролики практически всех типоразмеров, используемые в горно-рудной,коксохимической,цементной промышленности и сельском хозяйстве.
Ролики рассчитаны на применение в них самых экономически выгодных подшипников:
205,206,307, наиболее часто встречающиеся типоразмеры :

Ø 89 х 160
Ø 89 х 280
Ø 89 х 310
Ø 89 х 380
Ø 89 х 46
Ø 89 х 530
Ø 89 х 950
Ø 89 х 1200
Ø 102 х 245
Ø 102 х 750
Ø 102 х 960
Ø 108 х 280
Ø 108 х 750
Ø 108 х 1200
Ø 127 х 280
Ø 127 х 310
Ø 127 х 360
Ø 127 х 380
Ø 127 х 420
Ø 127 х 460
Ø 127 х 530
Ø 127 х 900
Ø 127 х 950
Ø 127 х 1150
Ø 127 х 1400
Ø 127 х 1500
Ø 127 х 1600
Ø 133 х 315
Ø 133 х 380
Ø 133 х 530
Ø 133 х 600
Ø 133 х 750
Ø 133 х 950
Ø 133 х 1150
Ø 152 х 360
Ø 152 х 380
Ø 152 х 430
Ø 152 х 450
Ø 152 х 460
Ø 152 х 510
Ø 152 х 530
Ø 152 х 580
Ø 152 х 700
Ø 152 х 740
Ø 152 х 950
Ø 152 х 1050
Ø 152 х 1150
Ø 152 х 1350
Ø 152 х 1400
Ø 152 х 1600
Ø 152 х 1800
Ø 152 х 2000
Ø 152 х 2200
Ø 159 х 310
Ø 159 х 380
Ø 159 х 425
Ø 159 х 460
Ø 159 х 530
Ø 159 х 600
Ø 159 х 1150
Ø 159 х 1350
Ø 159 х 1400
Ø 159 х 1600
Ø 159 х 1800
Ø 159 х 2000
Ø 159 х 2200





Нашим предприятием разрабатываются также новые инновационные конструкции и технологии изготовления роликов, на которые также получены патенты Украины, как например на ролик, подшипниковый узел которого формируется из обечайки ролика методом выкатки:

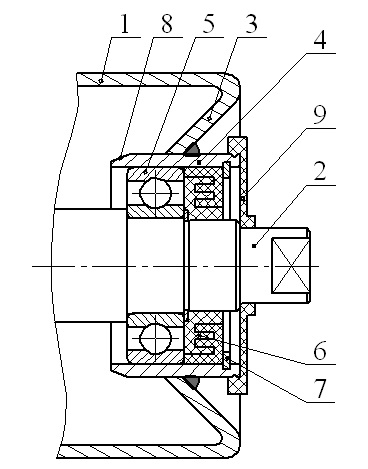

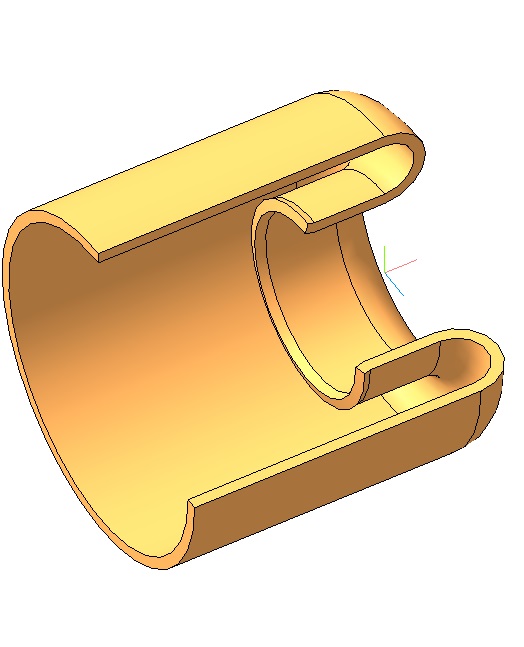

подшипниковый узел экспериментального ролика




подшипниковый узел экспериментального ролика

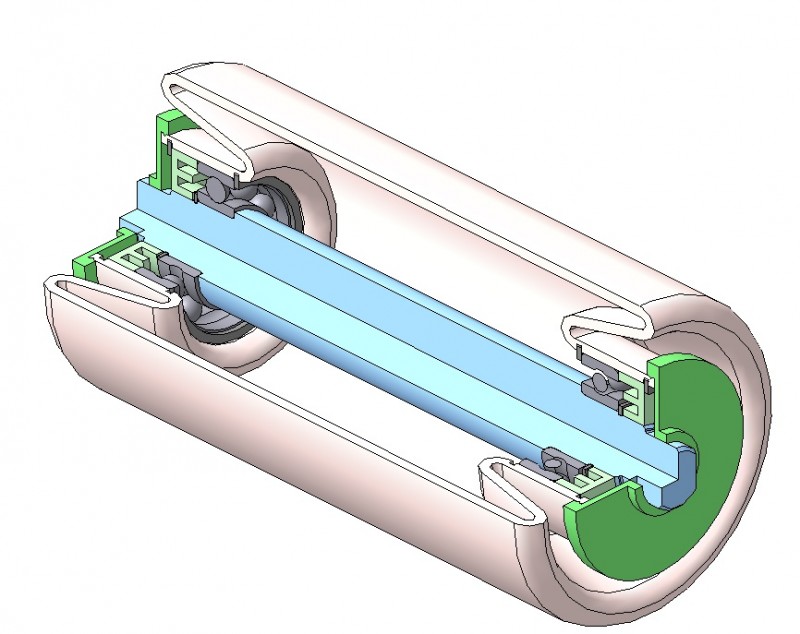

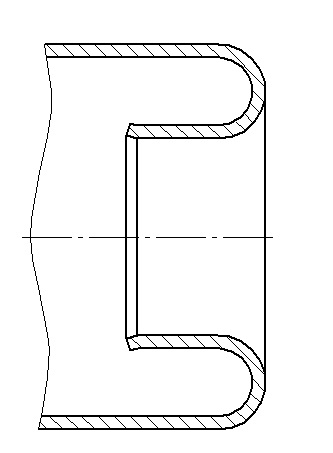

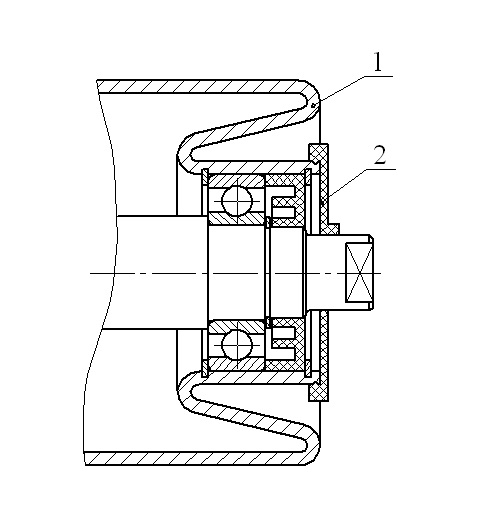

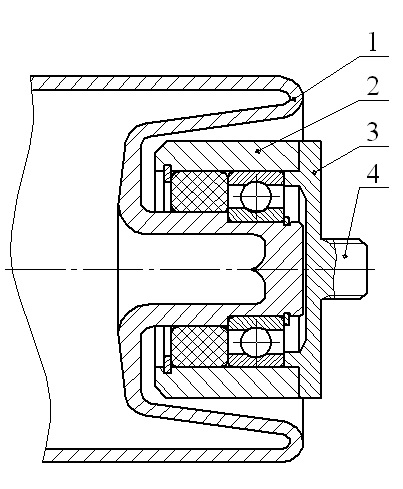

подшипниковый узел экспериментального ролика, полученный методом выкатки из обечайки трубы ролика



подшипниковый узел экспериментального ролика, полученный методом выкатки из обечайки трубы ролика




подшипниковый узел экспериментального ролика, полученный методом выкатки из обечайки трубы ролика



подшипниковый узел экспериментального ролика, полученный методом выкатки из обечайки трубы ролика

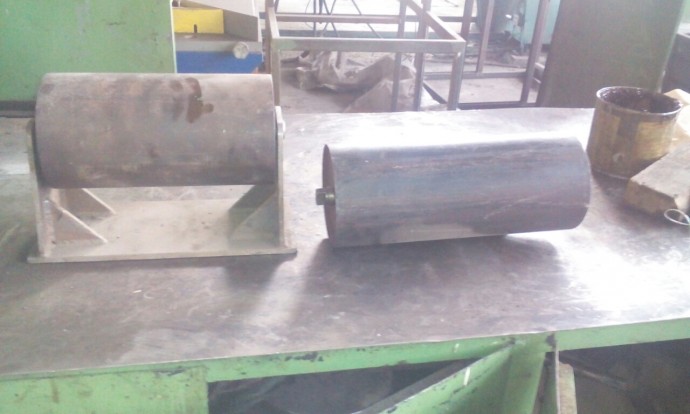

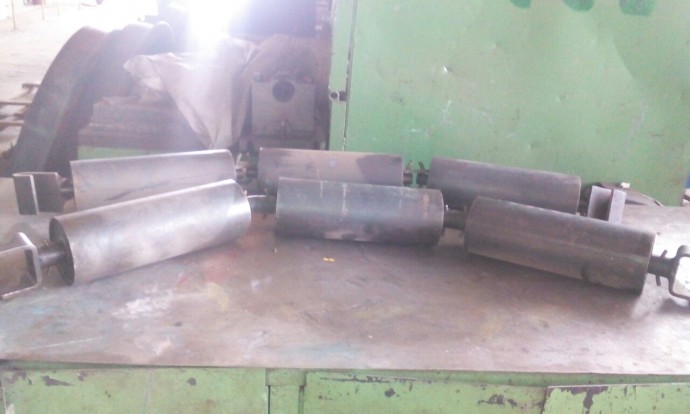

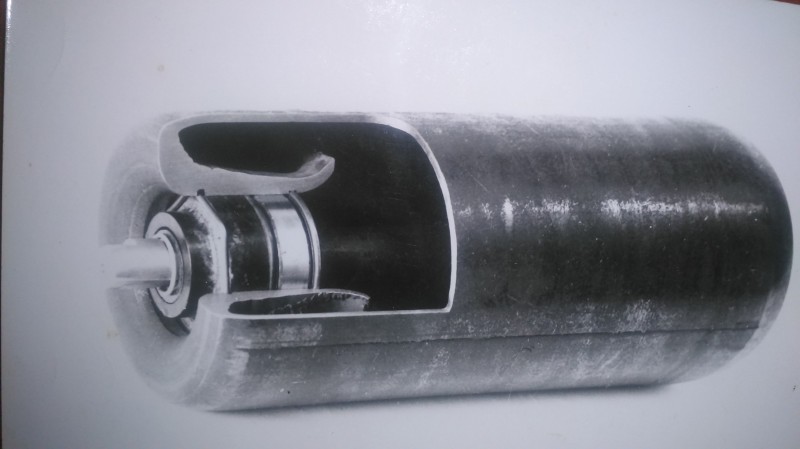

экспериментальный ролик МИНЭТЭК




экспериментальный ролик МИНЭТЭК

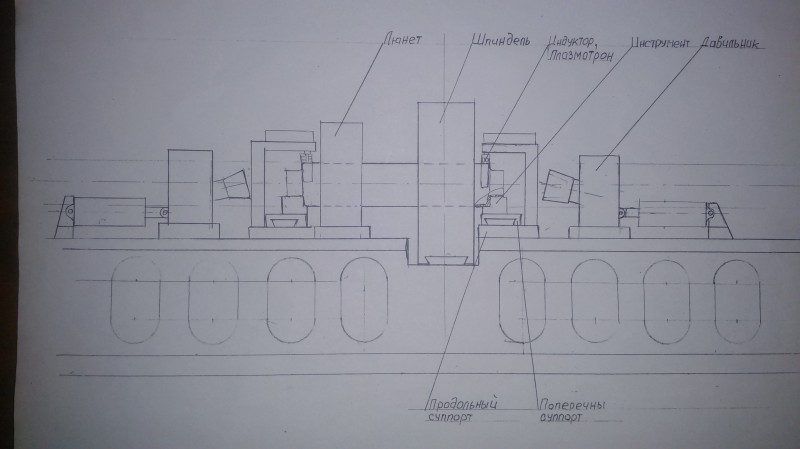

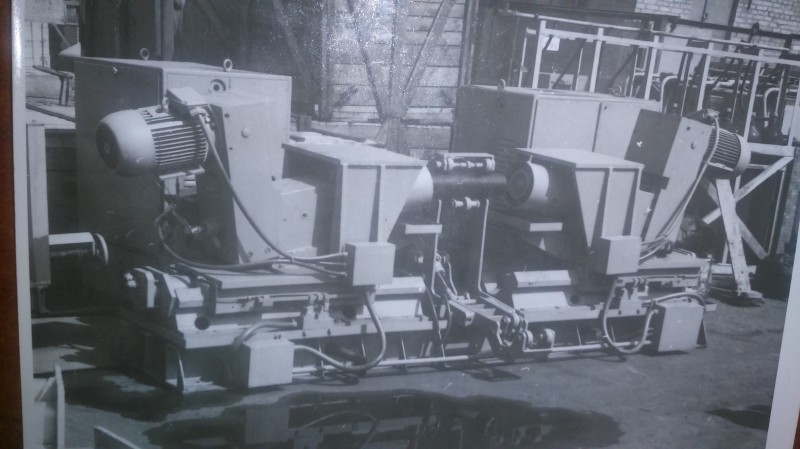

Автоматизированная установка для изготовления подшипниковых узлов совмещенных с обечайкой ролика методом выкатки из трубы.
