Дробилка одновалковая ДО-900×700

По техническому заданию заказчика была разработана и изготовлена дробилка для измельчения угля со следующими характеристиками:

Дробилка типа ДО-900х600 предназначена для дробления угля

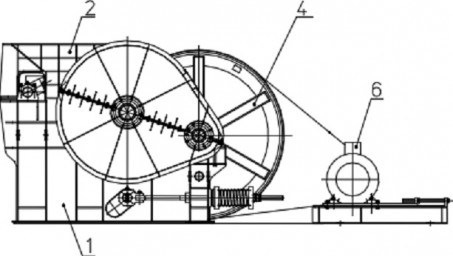

1.1.2 Дробилка состоит из опорной рамы, загрузочного бункера, зубчатого вала, приводного вала, колосниковой решетки с подпружиненными тягами и привода.

1.1.3 Вращение зубчатого валка осуществляется от электродвигателя через клиноременную передачу и затем через зубчатую передачу.

1.1.4 Загрузка материала производится через приемное отверстие бункера, после чего дробимый материал подается в зону дробления между зубчатым валком и колосниковой решеткой.

1.1.5 Разгрузка дробилки производится через щели колосниковой решетки.

1.2.Технические данные

Условное обозначение дробилки одновалковой с диаметром зубчатого валка 900 мм и длиной зубчатого валка 600 мм:

Дробилка одновалковая ДО-900х600

Основные технические данные приведены в таблице 1

Таблица 1

Name	Value
1 Fractured material	coal
2 Productivity, t / hour	20…40
3 The size of the incoming piece, mm	400х400х600
4 Size of crushing product, mm	0…100
5 Диаметр зубчатого валка, мм	900
6 Длина зубчатого валка, мм	700
7 Электродвигатель, тип	АМУ225М8
7.1 Power , kWt	22
7.2 Частота вращения, об/мин	750
8 Клиноременная передача
8.1 Ремень, тип	С(В)-6300IV
8.2 Передаточное число	5,08
8.3 Количество ремней, шт.	7
9 Зубчатая передача
9.1 Модуль, мм	7
9.2 Передаточное число	5,7
10 Смазка
10.1 Подшипников скольжения – пластичная от шприца, тип	ЛИТОЛ 24 ГОСТ 21150-87
10.2 Зубчатая передача – пластичная закладная, тип	Графитная УСсА ГОСТ 23258-78
11 Габаритные размеры


12 Масса
