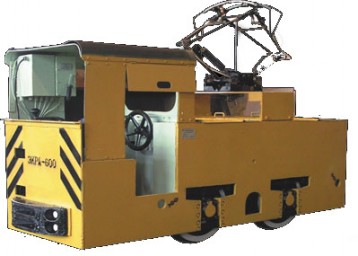

Электровоз шахтный контактный ЗКРА-600

Электровоз контактный ЗКРА-600 предназначен для транспортирования составов по подземным выработкам шахт и рудников с радиусом закругления рельсовых путей не менее 7 метров.

Электровоз контактный ЗКРА-600 состоит из следующих составных частей: привод, рама, кабина, система тормозная, система песочная, электрооборудование постоянного тока.

Электровоз выполнен с одной кабиной. В кабине установлен контроллер, штурвал ручного привода тормозной системы, шкафы управления автоматического выключателя и контактора, сиденье машиниста, ручка управления песочной системой, переключатель освещения.

В раме электровоза расположены приводы хода, пусковые сопротивления, тормозная и песочная системы. Пуск электровоза, регулирование скорости движения осуществляется с помощью контроллера и пусковых сопротивлений. Питание цепей освещения осуществляется через защитные элементы непосредственно от силовой цепи.

Параметр	Значение
Масса, кг	3300
Мощность электродвигателя, кВт	12х2=24
Скорость, км/ч	8
Колея, мм	600
Сила тяги, кН	10
Длина, мм	3015
Ширина, мм	960
Высота, мм	1500
Диаметр колеса по кругу катания, мм	540
Клиренс, мм	70
